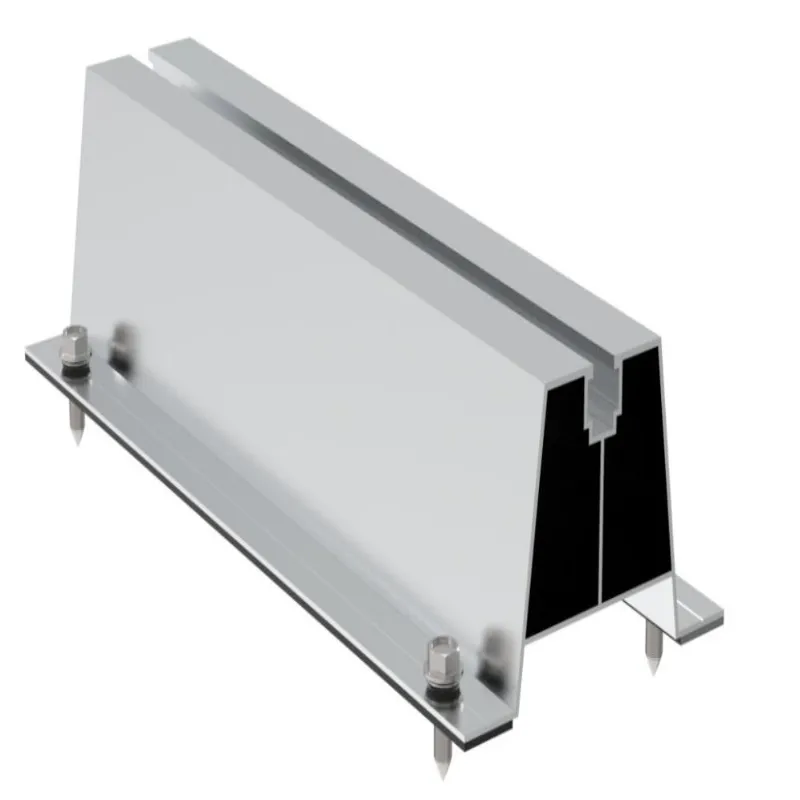

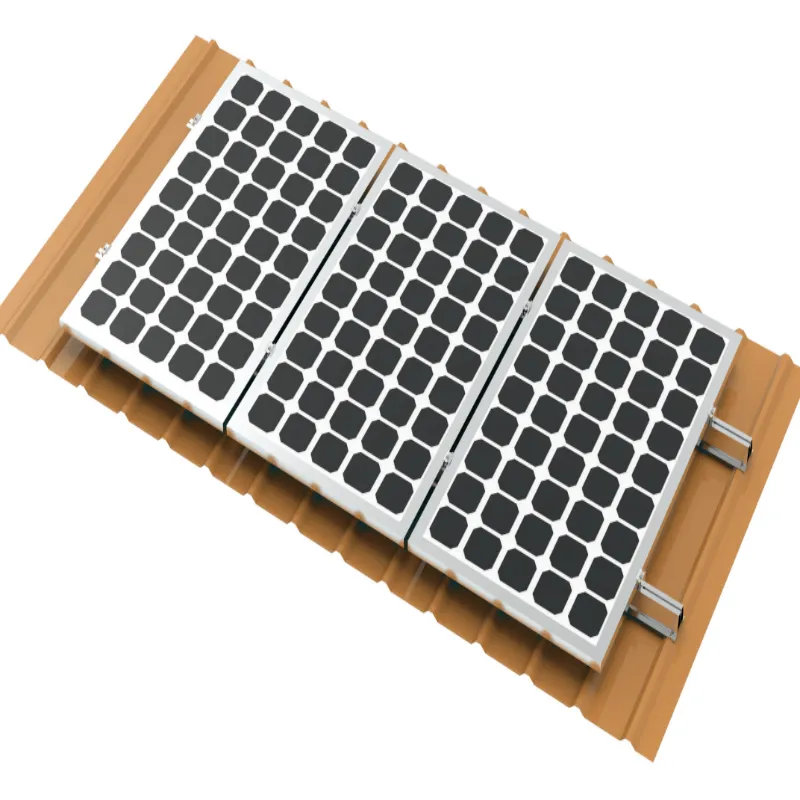

Đường ray gắn năng lượng mặt trời bằng nhôm U70

Hạ Môn Honor Đường ray lắp đặt năng lượng mặt trời bằng nhôm U70 của Energy's Energy để mua bán buôn. Nó mang lại hiệu suất đáng tin cậy trong môi trường phun muối ven biển, vùng mưa, khu vực có nhiệt độ cao và những vị trí dễ bị đóng băng. Tuy nhiên, nó không thích hợp cho những nơi bị ăn mòn hóa học nghiêm trọng trừ khi áp dụng biện pháp xử lý bảo vệ bổ sung. Ngoài mẫu U70, chúng tôi cũng cung cấp các biến thể thay thế, bao gồm U30 và U50. Hơn nữa, chúng tôi có thể đưa ra các đề xuất kỹ thuật chuyên nghiệp dựa trên điều kiện thực tế tại chỗ của bạn.

Thông số sản phẩm

Thuận lợi

Thiết kế đường ray mini tiết kiệm chi phí giúp giảm mức tiêu thụ nhôm và tải trọng trên mái nhà.

Lắp đặt nhanh chóng tại chỗ giúp tiết kiệm chi phí nhân công cho các dự án thương mại lớn trên mái nhà.

Hoàn toàn phù hợp cho mái kim loại hình thang/tôn, có gioăng EPDM chống thấm nước.

Hợp kim nhôm 6005 T5 có độ bền cao, hiệu suất tải gió và tuyết tốt.

Khe chữ T đa năng, tương thích với hầu hết các kẹp PV và mô-đun năng lượng mặt trời.

Cấu hình có chiều dài ngắn, thuận tiện cho việc đóng gói và vận chuyển, ít rủi ro biến dạng.

Cách lắp đặt thanh ray lắp đặt năng lượng mặt trời bằng nhôm U70

Bước 1: Xác định vị trí xà gồ dưới mái kim loại và đánh dấu các vị trí khoan. Vít phải được bắt chặt vào xà gồ chứ không chỉ trên tấm mái.

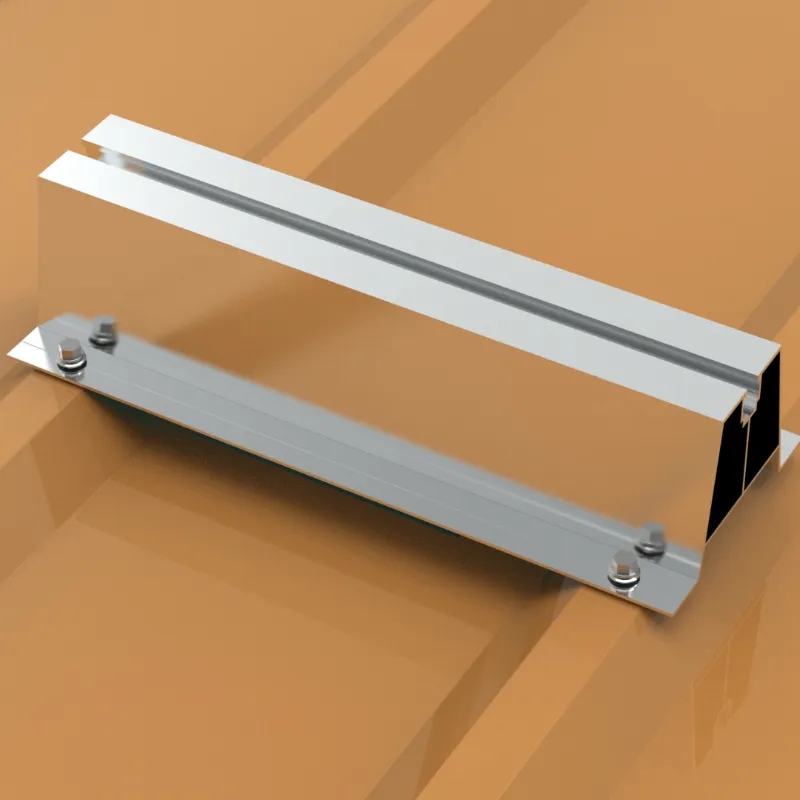

Bước 2: Đặt ray U70 vào vị trí đã đánh dấu. Siết chặt xà gồ mái bằng vít tự khoan cùng với gioăng chống thấm EPDM. Siết chặt đến mô-men xoắn yêu cầu.

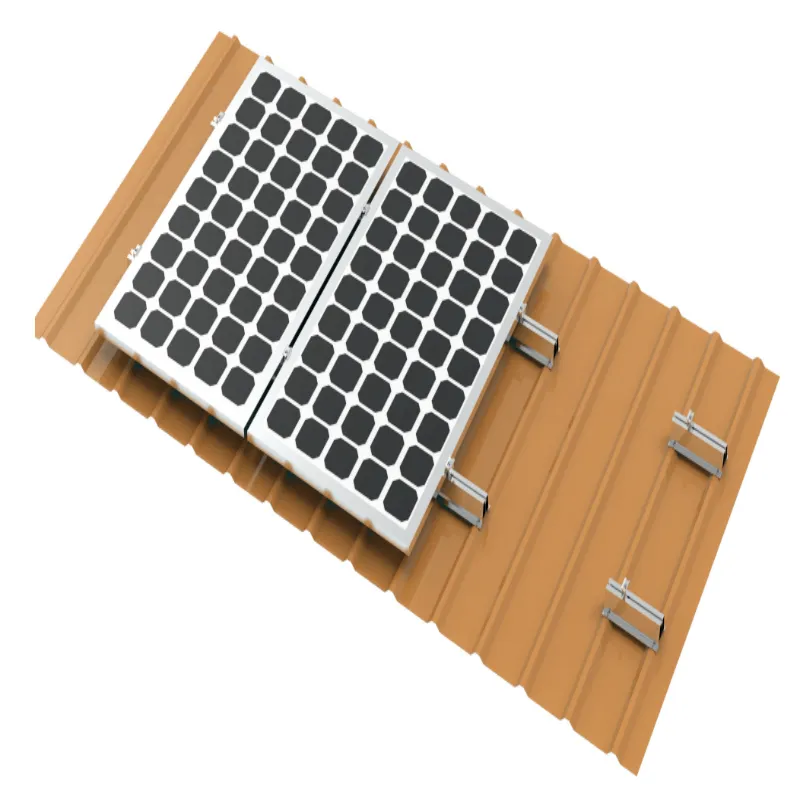

Bước 3: Sắp xếp nhiều thanh ray U70 theo kích thước mô-đun năng lượng mặt trời. Đảm bảo mọi góc của mô-đun đều được hỗ trợ bằng đường ray. Đặt các mô-đun PV lên trên thanh ray U70.

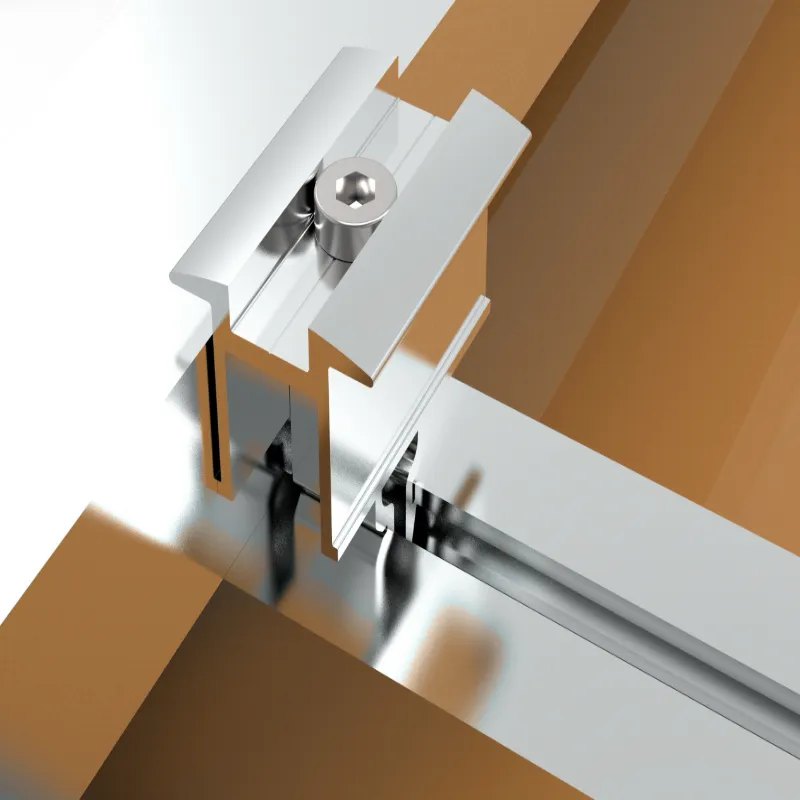

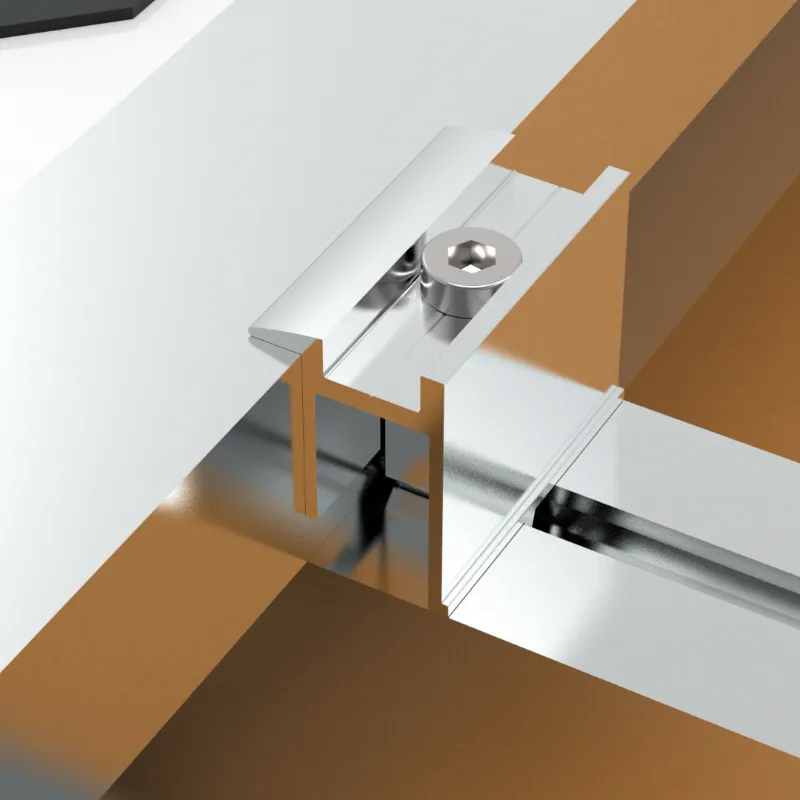

Bước 4: Lắp nhanh các kẹp cuối và kẹp giữa, đồng thời siết chặt theo mômen xoắn quy định để giữ chắc các khung mô-đun.

Bước 5: Kiểm tra kỹ tất cả mô-men xoắn vít và tính toàn vẹn của miếng đệm; cài đặt hoàn tất.

Chứng nhận

Thanh ray bảng điều khiển năng lượng mặt trời bằng nhôm U70 của chúng tôi được sản xuất dưới sự quản lý chất lượng và được chứng nhận theo tiêu chuẩn ISO9001.

Con tàu đã ra ngoài.

Do chiều dài của ray mini loại U ngắn nên chúng được đóng gói trong thùng carton và cố định trên pallet gỗ để giữ hàng hóa gọn gàng, tránh biến dạng trong quá trình vận chuyển.

Câu hỏi thường gặp

Câu hỏi 1: Đường ray mini hình chữ U này phù hợp với loại mái nào?

Trả lời: Nó được thiết kế chủ yếu cho mái kim loại hình thang và tôn. Vít phải được bắt chặt vào xà gồ mái. Không thích hợp cho các tấm mỏng không có xà gồ hoặc mái phẳng bê tông.

Câu 2: Đường ray sử dụng vật liệu và bề mặt hoàn thiện nào?

A: Hợp kim nhôm 6005 T5 được xử lý bề mặt anodized, có khả năng chống ăn mòn tốt khi sử dụng ngoài trời lâu dài.

Câu 3: Thời gian bảo hành là bao lâu?

A: Bảo hành vật liệu 10 năm cho đường ray. Không bao gồm thiệt hại do lắp đặt và thiệt hại do con người tạo ra.

Q4: Có cần hàn trong quá trình lắp đặt không?

Trả lời: Không cần hàn gì cả. Cố định đường ray bằng vít tự khoan và siết chặt mô-đun PV bằng bu-lông chữ T và kẹp. Tất cả các kết nối đều được bắt vít.

Câu 5: Đường ray có cần được nối để mở rộng không?

A: Không cần phải có đầu nối mối nối. Là các đường ray nhỏ có tiết diện ngắn, chúng phải được đặt trực tiếp dưới từng góc của mô-đun năng lượng mặt trời.

Q6: Phương pháp đóng gói là gì? Trả lời: Đường ray được đóng gói trong thùng carton và cố định trên các pallet gỗ để giữ gọn gàng, tránh biến dạng trong quá trình vận chuyển.

Câu 7: Những mô-đun quang điện mặt trời nào tương thích?

Đáp: Tương thích với hầu hết các mô-đun quang điện phổ thông có chiều cao khung 30–45 mm, khớp với các kẹp giữa và kẹp cuối tương ứng.

Q8: Hiệu suất tải gió của nó có đáng tin cậy không?

Đáp: Hiệu suất chịu tải gió phụ thuộc vào cách bố trí xà gồ và vị trí vít. Vít phải được cố định vào xà gồ thép thay vì chỉ cố định trên tấm mái. Xây dựng theo khoảng cách thiết kế để đáp ứng yêu cầu tải trọng gió cục bộ.

Câu hỏi 9: Bạn có thể cắt đường ray theo chiều dài do khách hàng chỉ định không?

Trả lời: Dịch vụ cắt tùy chỉnh có sẵn, với dung sai chiều dài là ± 2 mm. Vui lòng thông báo cho chúng tôi về kích thước yêu cầu của bạn.
