PV Roof Kliploks: So khớp cấu hình, lắp đặt đúng

Hnăng lượng trên, một nhà cung cấp chuyên nghiệp chuyên vềPhụ kiện hệ thống lắp đặt PV. Từ kliplok mái cho đến ray phù hợp, chúng tôi cung cấp đầy đủ các giải pháp trọn gói. Kliploks của chúng tôi bao gồm các thiết kế dạng góc, đường nối đứng, hình thang và tích hợp mới nhất, tương thích với hầu hết tất cả các tấm thép định hình phổ biến trên thị trường, với khả năng tùy chỉnh phi tiêu chuẩn cũng có sẵn. Về phía đường ray, chúng tôi cung cấp các đường ray nhôm cường độ cao và đầu nối bằng thép không gỉ với nhiều thông số kỹ thuật khác nhau để đáp ứng các yêu cầu về tải trọng và nhịp độ khác nhau. Cho dù bạn là công ty EPC, người lắp đặt hay người thực sự thanh toán các hóa đơn - Xiamen Honor Energy sẽ giúp bạn cung cấp các sản phẩm chắc chắn và hỗ trợ nhanh chóng, không rắc rối.

Bây giờ, về kliplok trên mái: công việc chính của chúng khá đơn giản – chúng bám vào các gờ nổi của mái thép và giữ toàn bộ hệ thống ray và bảng điều khiển PV. Hãy chia nhỏ nó ra một chút.
Trước hết, họ giữ các tấm ở đúng vị trí. Đó là toàn bộ vấn đề – đảm bảo các mô-đun của bạn luôn chịu được mưa, gió hoặc bất kỳ thời tiết nào xảy ra.
Thứ hai - và đây là giải pháp lớn dành cho mái có đường may đứng và kiểu góc - những kliplok này không yêu cầu một lỗ khoan duy nhất. Không có lỗ có nghĩa là không có rò rỉ. Bạn giữ nguyên khả năng chống thấm ban đầu của mái nhà, đó chính xác là những gì bạn muốn khi làm việc với mái nhà của nhà máy hoặc nhà kho. Điều này khiến chúng rất phù hợp cho mái nhà công nghiệp hoặc nhà kho lớn.

Cải thiện sức cản của gió – Một số kliplok được thiết kế đặc biệt như loại chống nâng, cung cấp thêm lực giữ để chống lại lực nâng mạnh trong bão.

Phù hợp với các cấu hình sườn khác nhau – kliploks có thể được tùy chỉnh để phù hợp với hình dạng và kích thước chính xác của các gân tấm thép, đảm bảo vừa khít.
Ngoài ra, kliploks còn được sử dụng trong các hệ thống chống bão, thiết bị chống trượt tuyết và thậm chí để cố định các tấm nhôm trang trí trên mái nhà.

Các tính năng chính của Roof kliploks

Không thỏa hiệp về khả năng chống thấm – Đây là điểm bán hàng lớn nhất. Vì không có lỗ nào được khoan nên màng chống thấm ban đầu vẫn còn nguyên vẹn. Đặc biệt, kliploks có đường may đứng, cắn trực tiếp vào các cạnh bị khóa, hầu như loại bỏ mọi nguy cơ rò rỉ.



Cài đặt nhanh – Nhiều bộ phận có thể được lắp ráp sẵn tại nhà máy; tại chỗ, bạn chỉ cần kẹp chúng vào vị trí và siết chặt các bu lông. Điều này tiết kiệm cả thời gian và lao động.
Nhẹ và chống ăn mòn – Hầu hết các kliplok đều được làm bằng hợp kim nhôm (ví dụ: 6063-T5 hoặc 6005-T5) với bề mặt được anot hóa. Chúng tạo thêm một ít tải trọng cho mái nhà và vượt qua các bài kiểm tra phun muối từ 1000 giờ trở lên.



Nhưng chúng cũng có nhược điểm – Mặc dù không xuyên thấu nhưng kliploks không được liên kết vĩnh viễn với mái nhà. Dưới tác dụng của gió, tuyết hoặc địa chấn trong thời gian dài, chúng có thể dần dần lỏng ra hoặc thậm chí bong ra. Vì vậy việc kiểm tra thường xuyên là rất cần thiết.
Khả năng chịu tải phải được kiểm tra trước – Mái thép định hình có khả năng chịu tải hạn chế. Trọng lượng bổ sung từ hệ thống PV không được vượt quá tải trọng thiết kế ban đầu. Thông lệ trong ngành đề xuất khoảng 0,15 kN/m2 đối với tải mới; trên thực tế, tổng trọng lượng của các tấm cộng với hệ thống lắp đặt thường dao động trong khoảng từ 20 đến 35 kg/m2. Luôn lấy bản vẽ kết cấu ban đầu và thực hiện kiểm tra tải trọng trước khi lắp đặt.

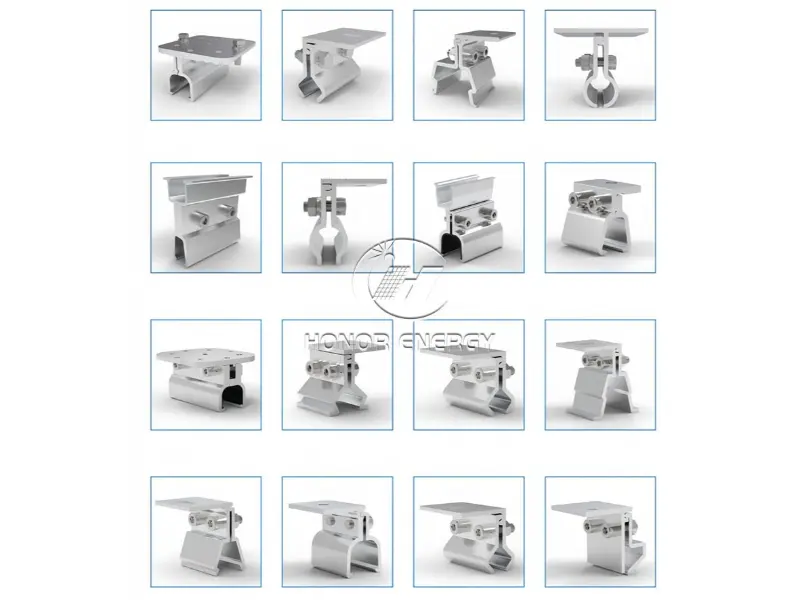

Các loại mái Kliploks chính

Việc lựa chọn kliplok phụ thuộc hoàn toàn vào hình dạng của tấm thép. Hình dạng sườn khác nhau đòi hỏi thiết kế kliplok khác nhau.

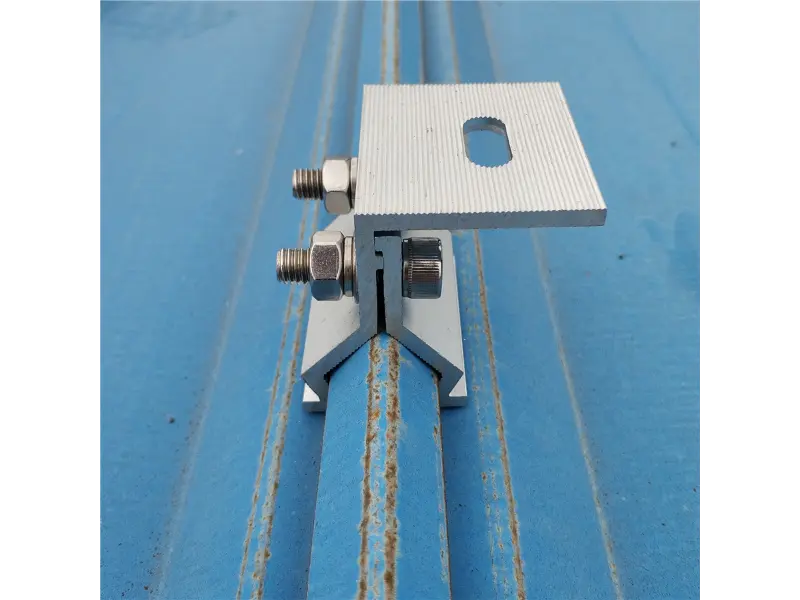

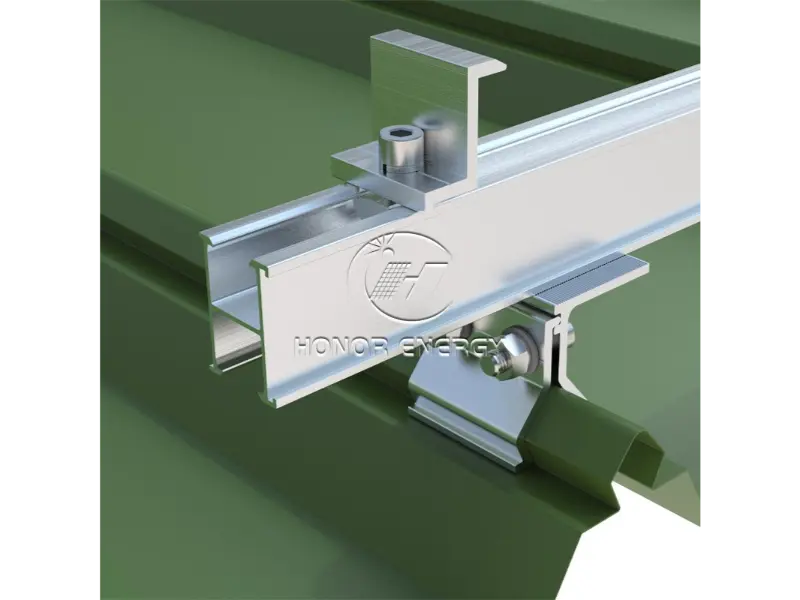

Kliploks kiểu góc

Cấu hình mái phù hợp: Tấm thép định hình dạng góc (các mẫu phổ biến: 470, 760, 820, v.v.).
Các tấm trải giường dạng góc có đường gân góc cạnh – đó là hình dạng hoàn hảo để kliplok bám vào. Kliploks của chúng tôi có hàm được thiết kế để cắn ngay vào xương sườn đó, và điều tuyệt vời nhất là gì? Bạn không đục một lỗ xuyên qua mái nhà. Việc lắp đặt rất đơn giản: đặt kliplok nhôm lên trên sườn và siết chặt các bu lông.
Ngày nay, đã có sẵn các loại kliplok dạng góc tích hợp giúp loại bỏ hoàn toàn nhu cầu lắp ray – các mô-đun có thể được cố định trực tiếp vào kliplok, giảm đáng kể thời gian lắp đặt.

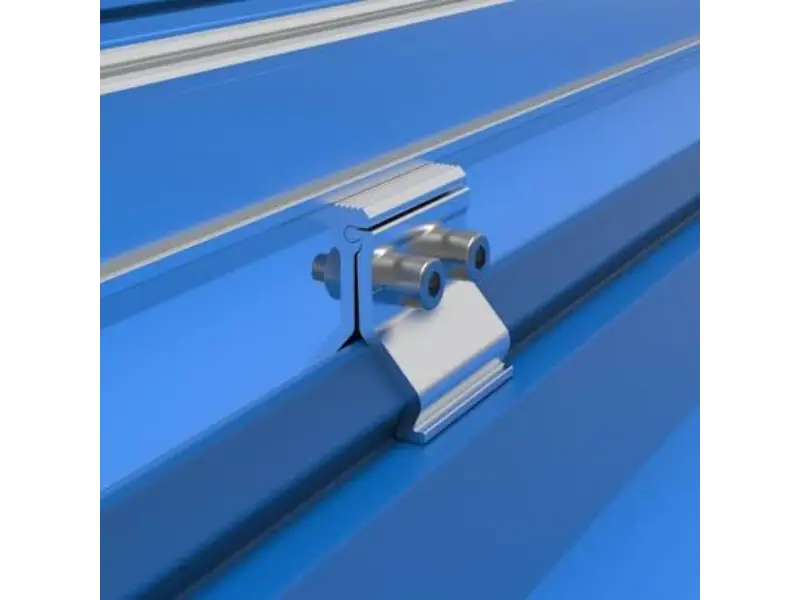

Kliploks đường may đứng

Cấu hình mái phù hợp: Tấm thép định hình có đường may đứng (các mẫu phổ biến: 400, 430, v.v.).
Các gân của các tấm này được nâng lên theo chiều dọc và lồng vào nhau. kliploks chỉ cần gắn chặt vào đường may dọc – một lần nữa, không cần phải xuyên thủng. Trong các dự án thực tế như nhà máy quang điện trên mái nhà bán dẫn Hefei BOE, các kliplok đường may đứng được thiết kế riêng đã được sử dụng cho hệ thống lắp đặt.



Kliplok hình thang (loại T)

Cấu hình mái phù hợp: Tấm thép định hình hình thang.
Tấm hình thang có các gân hình thang đơn giản, không có tính năng khóa phức tạp như các loại góc hoặc đường may đứng. Những đường gân này không cung cấp một điểm nhấn đáng tin cậy; do đó, thông lệ tiêu chuẩn hiện nay là sử dụng vít tự khai thác xuyên qua tấm thép và neo vào xà gồ bên dưới.
Nhược điểm là rõ ràng – việc khoan làm thủng lớp chống thấm nước, tạo ra đường rò rỉ tiềm ẩn. Đối với mái hình thang, các biện pháp chống thấm bổ sung là rất quan trọng: lắp đặt các miếng cao su EPDM giữa kliplok và tấm thép, đồng thời bôi keo silicone kết cấu chịu được thời tiết xung quanh mỗi lỗ vít (có thể tồn tại hơn 10 năm). Vào năm 2023, một cơn bão ở Nam Thông đã làm đổ 12 dự án quang điện – hơn 60% số sự cố có nguyên nhân là do ăn mòn và gãy tại các điểm khoan.



Kliploks tích hợp

Đây là một thiết kế mới hơn giúp loại bỏ các thanh ray lắp đặt. Kliplok được tạo thành một khối duy nhất, nhẹ và chắc chắn. Các mô-đun quang điện có thể được gắn trực tiếp lên kliplok, tiết kiệm chi phí vật liệu và cải thiện khả năng chịu tải.





Mẹo lựa chọn và cài đặt

Khớp loại kliplok với tiết diện mái – Không được sử dụng kliplok kiểu góc trên các tấm hình thang và kliplok loại T không phù hợp với các profile khác. Không khớp dẫn đến lỏng lẻo và rò rỉ.
Đừng vặn bu lông quá mạnh – chúng tôi thường nhắm tới tốc độ từ 20 đến 30 N·m. Nếu vượt quá giới hạn đó, bạn sẽ làm nát tấm thép, làm hỏng lớp chống thấm.
Và vì Chúa, đừng bỏ qua lớp keo. Khoảng trống nhỏ giữa kliplok và mái nhà chính là nơi nước xâm nhập vào, vì vậy hãy lấp đầy nó đúng cách.
Ngoài ra, hãy cố gắng tránh làm việc vào những ngày mưa. Độ ẩm làm mất đi khả năng bám dính của keo và đó là nguyên nhân gây rò rỉ sau này.

Điều cuối cùng – hãy duy trì việc kiểm tra thường xuyên. Kiểm tra các bu lông và chất bịt kín sáu tháng một lần và luôn thực hiện thêm một lần nữa sau một cơn bão lớn hoặc tuyết rơi dày đặc.
Đừng để kích thước của chúng đánh lừa bạn – kliploks thực hiện công việc nặng nhọc. Hãy chọn đúng loại và lắp đặt tốt, bạn sẽ có một hệ thống nhanh, không bị rò rỉ và đáng tin cậy. Làm sai và bạn sẽ phải trả giá - thế hệ thấp hơn, hư hỏng mái nhà hoặc tệ hơn là các tấm pin bị lỏng. Bí quyết rất đơn giản: lắp kliplok của bạn vào mái nhà, siết chặt nó đúng cách và luôn chú ý bảo trì.
