Kẹp giữa và Kẹp cuối

Thành thật mà nói—khi mọi người nói về hệ thống lắp đặt quang điện, mọi sự chú ý đều đổ dồn vào đường ray, trụ, nền móng. Nhưng bộ phận thực sự giữ các tấm pin mặt trời ở đúng vị trí là những chiếc kẹp—kẹp giữa và cuối clampe. Tại Xiamen Honor Energy, chúng tôi đã hoạt động trong lĩnh vực kinh doanh này đủ lâu để biết một điều: nếu bộ kẹp của bạn bị hỏng, toàn bộ hệ thống của bạn sẽ gặp rắc rối.

Chính xác thì kẹp giữa và kẹp cuối là gì và tại sao bạn cần cả hai?

Thành thật mà nói, cả hai đều làm cùng một công việc cốt lõi: giữ các tấm pin mặt trời trên đường ray. Nhưng nơi họ ngồi tạo nên sự khác biệt. Kẹp giữa đi vào giữa hai tấm.

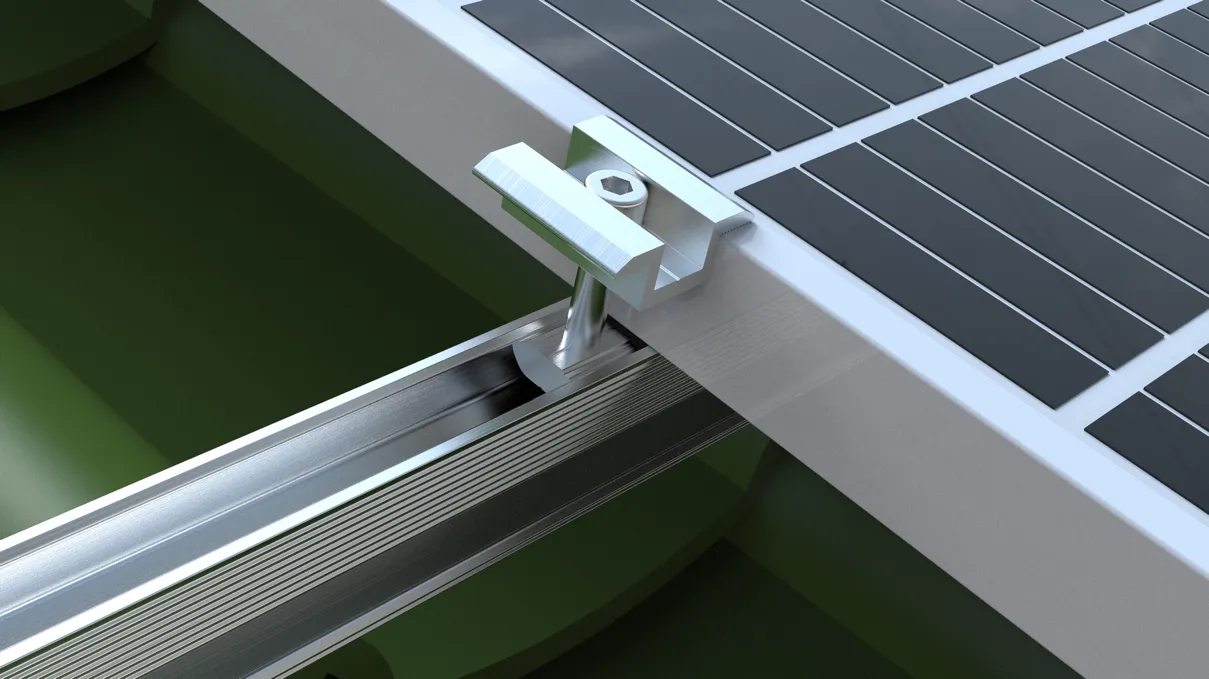

Hãy tưởng tượng điều này—bạn có một bảng ở bên trái và một bảng ở bên phải, và một kẹp ở giữa nằm ngay trong khoảng trống, kẹp chặt cạnh của cả hai cùng một lúc. Nó giữ khoảng cách đồng đều, ngăn các tấm bị lệch khỏi vị trí thẳng hàng và khóa chặt mọi thứ vào đường ray bên dưới. Mỗi bảng điều khiển cần có hai cái này—mỗi cái một bên. Kẹp cuối là phần cuối. Họ đi ở đầu và cuối mỗi hàng, chỉ lấy mép ngoài của bảng đầu tiên và cuối cùng. Công việc của họ là giữ cho cả hàng không bị trượt sang một bên khi có gió thổi vào. Nếu không có chúng, hàng tấm đó sẽ dần dần lỏng lẻo theo thời gian. Vì vậy, nói một cách dễ hiểu: kẹp giữa kết nối và nắp kẹp cuối. Hãy sử dụng cả hai, nếu không mảng của bạn sẽ không tồn tại lâu. Kẹp cuối (còn gọi là kẹp bên hoặc kẹp cạnh) được lắp đặt ở các cạnh ngoài của mỗi hàng tấm. Mỗi kẹp cuối chỉ giữ mép ngoài của một mô-đun, hoạt động như một "nắp" để ngăn toàn bộ hàng dịch chuyển sang một bên khi có gió mạnh hoặc rung động. Kẹp cuối yêu cầu thiết kế cẩn thận hơn kẹp giữa vì chúng chỉ kẹp một bảng—khi chịu tải, chúng có xu hướng xoay hoặc trượt khỏi khung nếu không được thiết kế đúng cách. Nói một cách đơn giản: kẹp giữa xử lý các kết nối giữa các tấm và kẹp cuối xử lý các cạnh. Bạn cần cả hai để biến một hàng bảng riêng lẻ thành một cấu trúc vững chắc, duy nhất.

Thông số kỹ thuật

Tương thích với hầu hết các bảng trên thị trường Kẹp giữa và kẹp cuối của chúng tôi được thiết kế để có khả năng tương thích tối đa. Các mô-đun PV thông thường có độ dày khung từ 30 mm đến 50 mm và các sản phẩm của chúng tôi hầu như bao gồm tất cả các loại mô-đun này. Kích thước kẹp giữa tiêu chuẩn (độ dày mô-đun): 30mm / 33mm / 35mm / 38mm / 40mm / 45mm / 50mm Kích thước kẹp cuối tiêu chuẩn (chiều cao khung mô-đun): 35mm / 40mm / 45mm / 50mm Chiều dài kẹp: Tiêu chuẩn 40mm, 50mm, 60mm – độ dài tùy chỉnh có sẵn theo yêu cầu. Khoảng cách giữa các bảng (kẹp giữa): 20mm, 26mm, 28mm, v.v.. Chúng tôi cũng cung cấp các kẹp giữa có thể điều chỉnh và kẹp cuối có thể điều chỉnh bao gồm 30/34/38/42mm hoặc 35/40/45/50mm trong một mẫu duy nhất. Ít SKU hơn trong kho của bạn, ít đau đầu hơn ở nơi làm việc.

Vật liệu và hoàn thiện

Thân bằng nhôm, Kẹp phần cứng bằng thép không gỉ đặt ngoài trời, tiếp xúc với nắng, mưa và nhiệt độ thay đổi hàng năm. Nếu vật liệu không phù hợp, chúng sẽ bị rỉ sét sau 3 đến 5 năm. Kẹp giữa và kẹp cuối của chúng tôi được làm từ hợp kim nhôm 6063-T5 – loại nhôm đã được chứng minh và sử dụng rộng rãi nhất trong ngành lắp đặt PV. Nó có độ bền kéo cao, trọng lượng nhẹ và khả năng chống ăn mòn tuyệt vời, với tuổi thọ 20-25 năm trong môi trường ngoài trời. Xử lý bề mặt được anod hóa – bạc tự nhiên hoặc hoàn thiện trong suốt, với độ dày màng oxit 8-10 micron. Lớp màng mỏng này cải thiện đáng kể khả năng chống ăn mòn. Lớp phủ anodised hoặc điện di màu đen cũng có sẵn cho các yêu cầu đặc biệt. Phần cứng là thép không gỉ 304 hoặc 316 – bu lông và đai ốc không bị rỉ sét trong khi các bộ phận bằng nhôm vẫn ở tình trạng tốt. Miếng đệm chống trượt được làm bằng cao su EPDM (ethylene propylene diene monome), được đặt giữa kẹp và khung mô-đun. Những miếng đệm này phục vụ hai mục đích: chúng làm tăng ma sát để ngăn chặn sự di chuyển của bảng điều khiển dưới tải trọng gió và chúng đệm lực kẹp để tránh trầy xước hoặc biến dạng khung nhôm. Cao su EPDM có khả năng chống tia cực tím và chống lão hóa, hoạt động đáng tin cậy từ -40°C đến 80°C.

Chúng tôi cung cấp những loại nào?

Bạn có thể nghĩ rằng kẹp giữa và kẹp cuối khá đơn giản – và hầu hết là như vậy. Nhưng qua nhiều năm, chúng tôi đã học được rằng một kích thước chắc chắn không phù hợp với tất cả. Các dự án khác nhau, các bảng điều khiển khác nhau, điều kiện địa điểm khác nhau – tất cả đều yêu cầu điều gì đó hơi khác một chút. Vì vậy đây là những gì chúng tôi còn trong kho: Kẹp giữa tiêu chuẩn – đây là những con ngựa thồ của bạn. Chúng phù hợp với các tấm silicon tinh thể có khung thông thường, loại bạn thấy trên 90% dự án ngoài kia. Tương thích với độ dày mô-đun từ 30mm đến 50mm. Không có gì lạ mắt, chỉ chắc chắn và đáng tin cậy. Kẹp cuối tiêu chuẩn – ý tưởng tương tự, nhưng dành cho các cạnh bên ngoài. Cùng phạm vi độ dày, cài đặt đơn giản như nhau. Họ làm chính xác những gì họ phải làm và họ làm tốt.

Kẹp giữa có thể điều chỉnh

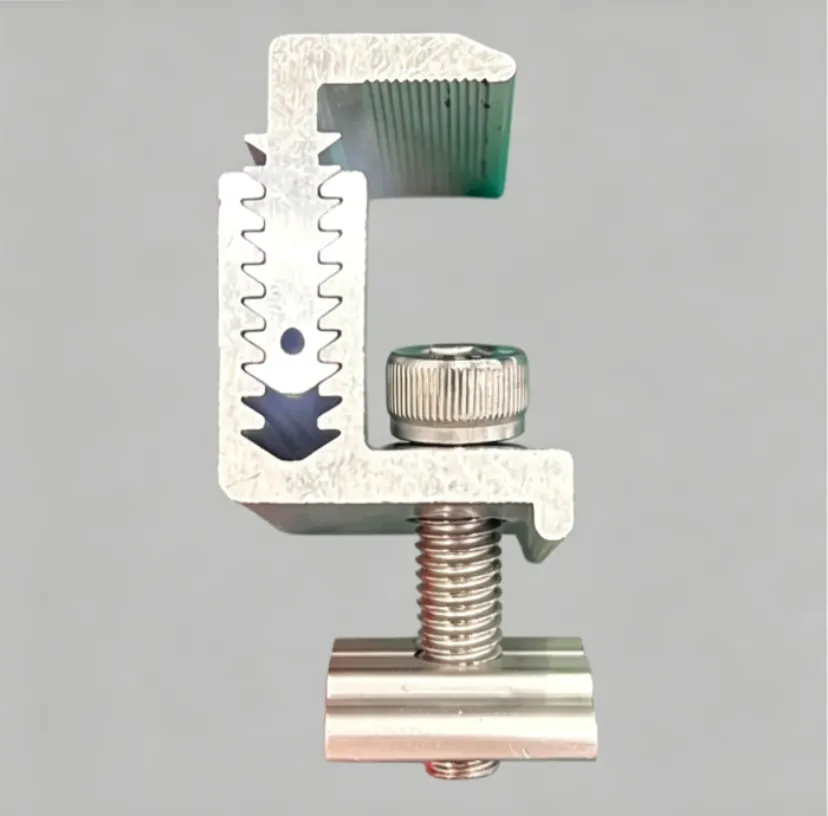

Đây là nơi mọi thứ trở nên thông minh. Một kẹp duy nhất bao gồm nhiều độ dày—30/34/38/42 mm hoặc 35/40/45/50 mm trong một kiểu máy. Không còn phải đoán xem bạn cần độ dày bao nhiêu, không còn phải dự trữ bốn bộ phận khác nhau cho bốn công việc khác nhau. Lấy một hộp và bạn được bảo hiểm cho hầu hết các tình huống. Kẹp cuối có thể điều chỉnh được—khái niệm có thể điều chỉnh tương tự, nhưng dành cho các vị trí cạnh. Cung cấp cho bạn sự linh hoạt tương tự ở cuối hàng của bạn. Kẹp giữa và cuối màng mỏng—đây là những loại đặc biệt. Mô-đun màng mỏng mỏng hơn nhiều so với các tấm tinh thể tiêu chuẩn—chúng ta đang nói đến độ dày từ 5 đến 7,7 mm. Kẹp thông thường sẽ không kẹp chúng đúng cách. Vì vậy, chúng tôi chế tạo những sản phẩm chuyên dụng có bề mặt hàm hẹp hơn, được thiết kế đặc biệt để giữ các tấm màng mỏng một cách chắc chắn mà không làm hỏng các cạnh. Đó là đội hình của chúng tôi. Nếu bạn cần thứ gì đó ngoài những sản phẩm tiêu chuẩn này—độ dày không chuẩn, chiều dài cụ thể, lớp hoàn thiện cụ thể—chúng tôi cũng có thể thực hiện các hoạt động tùy chỉnh.

Cài đặt

Đơn giản, nhanh chóng, không cần khoan Việc lắp đặt kẹp rất đơn giản—không cần khoan vào các tấm. Quy trình tiêu chuẩn: lắp các thanh ray (kênh U, kênh C hoặc ray nhôm) vào cấu trúc đỡ, đặt các tấm PV lên trên, đặt các kẹp giữa giữa các tấm liền kề và các kẹp cuối ở các cạnh ngoài, sau đó siết chặt các bu lông. Mỗi mô-đun cần có hai kẹp ở giữa và mỗi hàng cần có hai kẹp ở cuối. Mô-men xoắn siết chặt khuyến nghị là 8-15 N·m, tùy thuộc vào độ dày mô-đun và điều kiện tại địa điểm. Quá lỏng, các tấm sẽ bị dịch chuyển theo gió; quá chặt và bạn có nguy cơ làm hỏng khung mô-đun. Khuyến nghị mô-men xoắn chi tiết được bao gồm trong mỗi lô hàng.

Ứng dụng

Từ mái nhà đến giá treo trên mặt đất, nhà để xe cho đến kẹp giữa và kẹp cuối BIPV đều được sử dụng trong hầu hết mọi loại lắp đặt quang điện. PV trên mái nhà phân tán: Mái tôn, mái bê tông phẳng, mái dốc ngói—kẹp các tấm cố định vào đường ray. Trang trại năng lượng mặt trời gắn trên mặt đất: Hàng chục nghìn tấm pin được kết nối với nhau bằng bảng kẹp giữa và cuối. Còn bãi đỗ xe thì sao? Câu chuyện tương tự—các tấm gắn vào cấu trúc nhà để xe và những chiếc kẹp thực hiện chính xác những gì chúng luôn làm: giữ chặt mọi thứ.

BIPV hơi khác một chút vì các tấm pin thực sự là một phần của tòa nhà. Nhưng đoán xem? Bạn vẫn cần kẹp. Chúng không phải là tùy chọn.

Và thành thật mà nói, sẽ không thực sự quan trọng nếu bạn sử dụng mô-đun kính đơn hoặc kính đôi, kẹp phẳng hoặc nghiêng—kẹp giữa và kẹp cuối là chất keo giữ cho toàn bộ mảng không bị rời ra. Không có chúng, bạn chẳng có gì ngoài một đống tấm rời rạc.

Tại sao chọn sản phẩm của chúng tôi?

Chúng tôi sẽ không phủ nhận điều đó—Xiamen Honor Energy đã hoạt động trong lĩnh vực kinh doanh lắp đặt quang điện trong nhiều năm. Chúng tôi biết chính xác có vấn đề xảy ra ở đâu trong quá trình lắp đặt năng lượng mặt trời. Kẹp có thể nhỏ nhưng chúng thường xuyên bị hỏng hơn mọi người mong đợi. Vít lỏng, cao su cũ, lớp phủ anodized bị mòn—bất kỳ chi tiết nào trong số này đều có thể ảnh hưởng đến sự an toàn của toàn bộ mảng. Đó là lý do tại sao chúng tôi không cắt giảm các vật liệu: nhôm 6063-T5, thép không gỉ 304 và cao su EPDM—tất cả đều là giải pháp tiêu chuẩn ngành đã được chứng minh. Anodizing đúng cách có nghĩa là có thể sử dụng ngoài trời được 20 năm mà không gặp vấn đề gì. Thông số kỹ thuật của chúng tôi bao gồm phần lớn các tấm trên thị trường – độ dày từ 30 mm đến 50 mm, về cơ bản là tất cả đều được phủ. Và nếu bạn cần kích thước tùy chỉnh, chúng tôi cũng có thể làm điều đó. Kẹp có kích thước nhỏ. Nhưng đừng đánh giá thấp họ. Nếu bạn cần những chiếc kẹp đáng tin cậy và không làm bạn thất vọng, hãy liên hệ.
