Kẹp cuối năng lượng mặt trời

Các bộ phận cố định: Thông qua sự phối hợp giữa thân kẹp và bu lông, phần cuối của mô-đun quang điện được khóa chắc chắn vào các ray dẫn hướng của giá đỡ, cân bằng trọng lượng bản thân của mô-đun và tải trọng bên ngoài (như gió, tuyết, áp lực gió).

Bảo vệ đệm: Một số kẹp cuối được trang bị gioăng cao su hoặc silicone bên trong, có thể làm giảm ma sát trực tiếp giữa khung linh kiện và thân kẹp kim loại, giúp khung không bị trầy xước, đồng thời làm giảm ứng suất giãn nở và co ngót do nhiệt độ thay đổi.

Thích ứng và điều chỉnh: Các thông số kỹ thuật khác nhau của kẹp cuối bảng điều khiển năng lượng mặt trời có thể được điều chỉnh cho phù hợp với các mô-đun quang điện có độ dày khác nhau (thường là 20-50mm) và các loại khung khác nhau (như hợp kim nhôm, nhựa gia cố sợi thủy tinh), đáp ứng các yêu cầu lắp đặt đa dạng.

Kẹp đường ray cuối được sử dụng rộng rãi trong các tình huống như nhà máy quang điện gắn trên mặt đất, hệ thống quang điện phân tán trên mái nhà và tường rèm quang điện. Nó đặc biệt thích hợp cho các kết cấu lắp đặt phẳng hoặc nghiêng, nơi cần cố định mặt bên của các bộ phận. Nó là thành phần cố định phụ trợ không thể thiếu trong các hệ thống hỗ trợ quang điện.

Kẹp cuối được chia thành bốn loại:

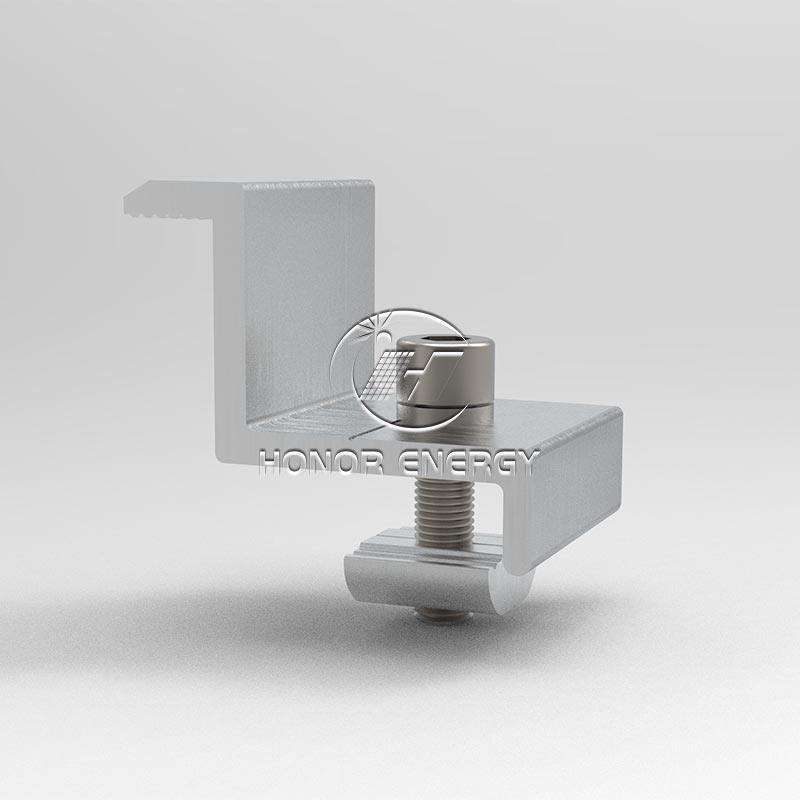

1.Kẹp cuối thông thường: Việc điều chỉnh bu lông được điều chỉnh phù hợp với các bộ phận có nhiều độ dày, đáp ứng linh hoạt với những khác biệt về thông số kỹ thuật.

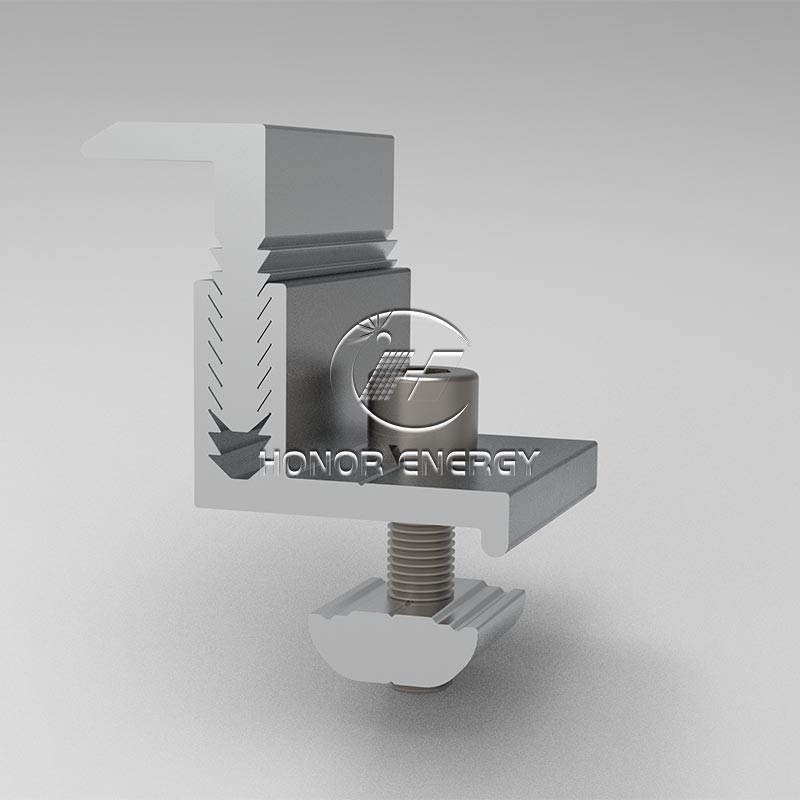

2. Kẹp cuối có thể điều chỉnh: Việc điều chỉnh bu lông được điều chỉnh phù hợp với các bộ phận có nhiều độ dày, đáp ứng linh hoạt với những khác biệt về thông số kỹ thuật.

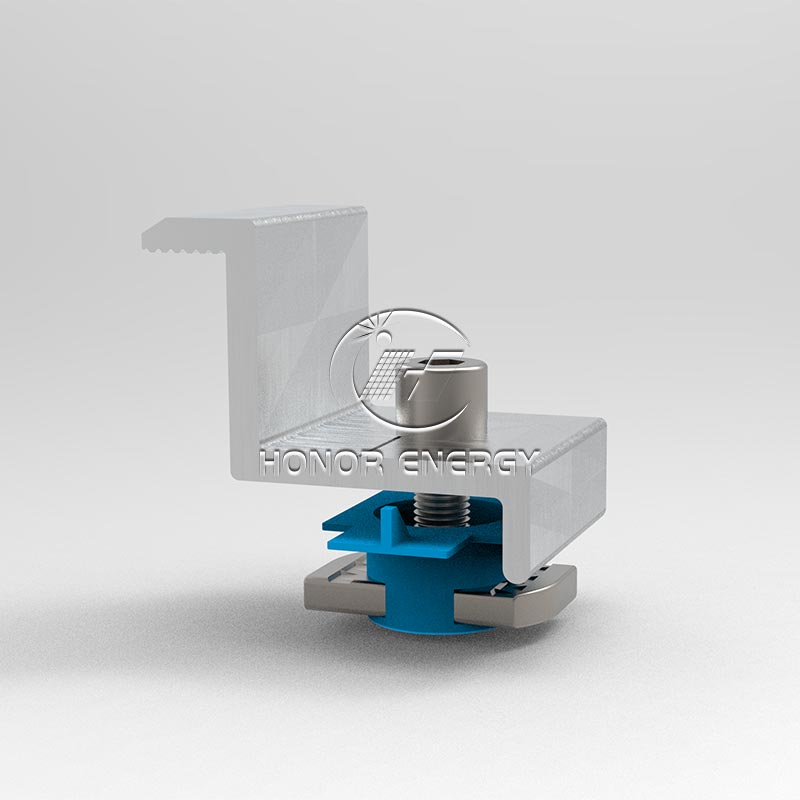

3. Kẹp cuối cánh bằng nhựa: Với mặt bích và miếng đệm bằng nhựa, nó có khả năng chống trầy xước, giảm căng thẳng và bảo vệ khung.

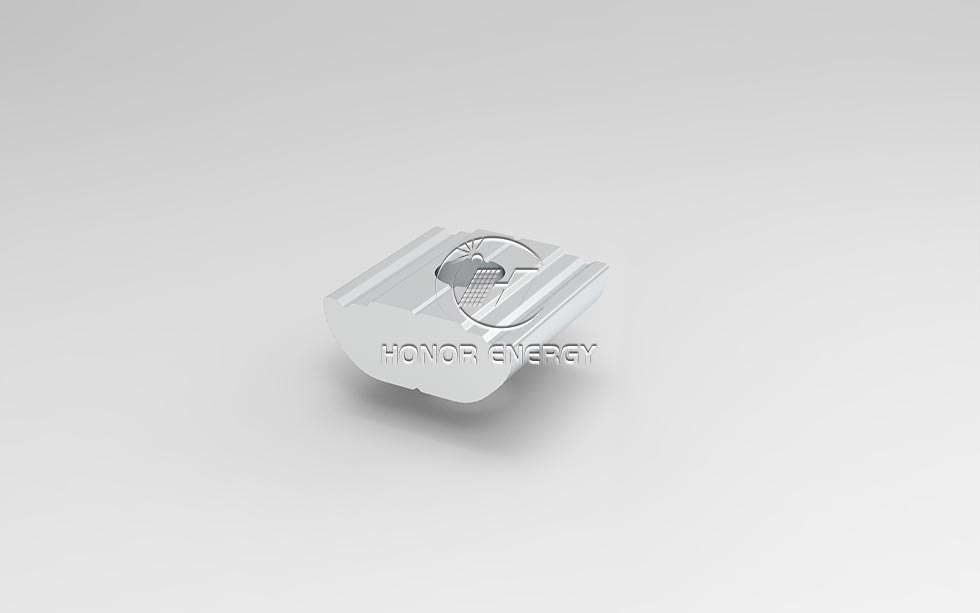

4. Kẹp đầu nhanh: Thiết kế gắn vào/khe cắm cho phép lắp đặt nhanh chóng mà không cần dụng cụ và tăng tốc độ xây dựng quy mô lớn.

lợi thế

1.Đầy đủ các mẫu mã: có thể điều chỉnh, tiêu chuẩn, cánh nhựa và mẫu nhanh đều có sẵn, tương thích với các bộ phận từ 20 đến 55mm, đáp ứng mọi yêu cầu về khả năng chống trầy xước và lắp đặt nhanh chóng.
2. Điểm thưởng chi tiết: Mẫu cánh nhựa có khung bảo vệ đệm đôi, mẫu có thể điều chỉnh được tinh chỉnh chính xác, mẫu màu đen có khung cảnh mờ và phần gắn vào cài đặt nhanh đã được kiểm tra độ bền sau 100.000 chu kỳ.
3. Đảm bảo sự an tâm: Chứng nhận IEC + bảo hành 12 năm, mua số lượng lớn với tổn thất thấp và an tâm

Hướng dẫn cài đặt

Trước khi cài đặt

Kiểm tra xem kiểu máy có phù hợp với độ dày của kẹp đầu năng lượng mặt trời (20-55mm) không, đồng thời làm sạch các vết dầu và bụi trên bề mặt lắp đặt.

Quy trình cài đặt

Định vị: Căn giữa thân kẹp giữa mặt bên của bộ phận và ray dẫn hướng, đồng thời căn chỉnh các cạnh.
Cố định trước: Siết chặt các bu lông bằng tay để tác dụng lực nhẹ và làm phẳng các bộ phận.
Siết chặt: Dùng cờ lê lực siết ở lực 8-12N · m để đảm bảo vừa khít mà không bị lỏng.

Phiên bản đặc biệt

Kẹp cuối cánh nhựa: Mặt bích nhựa phải thẳng hàng hoàn toàn với mép của bộ phận.
Kẹp đầu nhanh: Sau khi đẩy vào khe cắm thẻ, hãy nhấn khóa cho đến khi khóa bằng tiếng "click", sau đó đẩy nhẹ cho đến khi không còn dịch chuyển.
