Chân chữ L gắn năng lượng mặt trời

Chúng tôi đã hoạt động trong lĩnh vực lắp đặt năng lượng mặt trời trong nhiều năm và tại đây tại Xiamen Honor Energy. Bề mặt của Chân chữ L gắn năng lượng mặt trời được xử lý bằng anodizing để cải thiện khả năng chống oxy hóa và độ bền ngoài trời. Với cấu trúc hình chữ L nhỏ gọn, chân PV L cung cấp kết nối ổn định giữa đường ray năng lượng mặt trời và các cấu trúc hỗ trợ. Nó tương thích với các ray lắp năng lượng mặt trời thông thường, bao gồm các cấu hình 41×41 mm và 41×62 mm, đồng thời được sử dụng rộng rãi trong các hệ thống mái kim loại, lắp đặt mái bê tông và các cấu trúc lắp đặt năng lượng mặt trời gắn trên mặt đất.

Cấu trúc chân L gắn năng lượng mặt trời

Chân PV L là giá đỡ góc vuông được sử dụng trong các hệ thống lắp đặt năng lượng mặt trời để kết nối các thanh ray quang điện với các cấu trúc đỡ. Nó chuyển tải cơ học từ các mô-đun năng lượng mặt trời và đường ray lên mái nhà hoặc móng.

Đường dẫn tải điển hình là:

Mô-đun năng lượng mặt trời → Đường ray → Chân L → Kết cấu mái / Móng

Đế ngang được cố định vào bề mặt đỡ, trong khi phần thẳng đứng kết nối với đường ray năng lượng mặt trời thông qua bu lông. Thiết kế có rãnh cho phép điều chỉnh vị trí trong quá trình lắp đặt, cải thiện sự liên kết đường ray và khả năng tương thích với các điều kiện mái nhà khác nhau.

Xử lý vật liệu và bề mặt

Hợp kim nhôm 6005-T5

Chân L gắn năng lượng mặt trời chủ yếu được sản xuất từ ​​hợp kim nhôm 6005-T5, mang lại sự cân bằng về độ bền, thiết kế nhẹ và khả năng chống ăn mòn.

Bề mặt được anot hóa tạo thành lớp oxit bảo vệ giúp cải thiện khả năng chống ẩm, oxy hóa và tiếp xúc với môi trường ngoài trời. Đối với các ứng dụng trong môi trường ven biển hoặc có tính ăn mòn cao, có thể lựa chọn các giải pháp thay thế bằng thép không gỉ theo yêu cầu của dự án.

Tính năng sản phẩm

Thiết kế kết nối có thể điều chỉnh

Thiết kế khe tích hợp cho phép định vị linh hoạt giữa chân chữ L và thanh ray năng lượng mặt trời, giúp duy trì sự liên kết giữa các cấu trúc lắp đặt khác nhau.

Cấu trúc nhôm nhẹ

Cấu trúc hợp kim nhôm giúp giảm trọng lượng linh kiện trong khi vẫn duy trì độ bền cơ học cần thiết cho các ứng dụng lắp đặt quang điện. Điều này làm cho nó phù hợp với các dự án năng lượng mặt trời quy mô lớn, trong đó trọng lượng thành phần và hiệu quả lắp đặt là những yếu tố quan trọng cần cân nhắc.

Khả năng tương thích đường sắt

Chân L gắn năng lượng mặt trời tương thích với các cấu hình đường ray PV thường được sử dụng, bao gồm:

· Thanh ray nhôm 41×41 mm

· Thanh ray nhôm 41×62 mm

· Hệ thống đường ray tùy chỉnh

Đặc tính hiệu suất

Hỗ trợ tải kết cấu

Hiệu suất tải của chân L lắp năng lượng mặt trời phụ thuộc vào loại vật liệu, độ dày, kích thước, phương pháp cố định và thiết kế hệ thống.

Các hệ thống lắp đặt PV điển hình sử dụng chân L được thiết kế cho các ứng dụng có tốc độ gió lên tới 60 m/s và tải trọng tuyết khoảng 1,4-1,5 kN/m2. Hiệu suất thực tế phụ thuộc vào tính toán kết cấu cụ thể của dự án và điều kiện môi trường.

Chống ăn mòn

Sự kết hợp giữa nhôm anod hóa và ốc vít bằng thép không gỉ mang lại khả năng chống ăn mòn cho các ứng dụng quang điện ngoài trời lâu dài. Lựa chọn vật liệu phù hợp giúp giảm rủi ro ăn mòn do tiếp xúc với môi trường và các vấn đề tương thích kim loại.

Quy trình sản xuất

Chân L gắn năng lượng mặt trời được sản xuất thông qua các quy trình bao gồm dập, xử lý đùn và gia công CNC.

Đối với sản xuất số lượng lớn tiêu chuẩn, dập cung cấp kích thước phù hợp và sản xuất hiệu quả. Gia công CNC được sử dụng cho các thiết kế tùy chỉnh, kích thước đặc biệt và yêu cầu khối lượng thấp.

Chất lượng sản xuất tập trung vào:

· Độ chính xác về kích thước

· Độ chính xác của khe và lỗ

· Tính nhất quán của việc xử lý bề mặt

· Tính toàn vẹn về cấu trúc

Quá trình anodizing cải thiện hiệu suất bề mặt của các thành phần nhôm bằng cách tăng cường độ cứng, khả năng chống ăn mòn và khả năng chống chịu thời tiết.

Ứng dụng

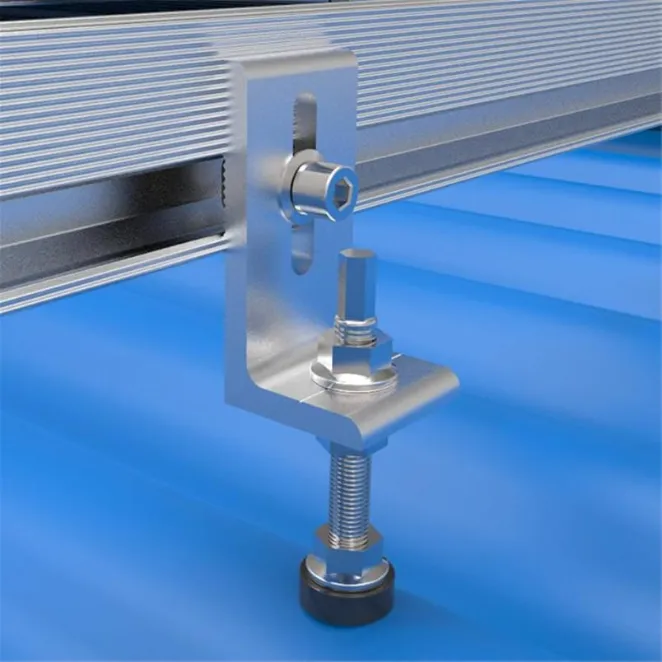

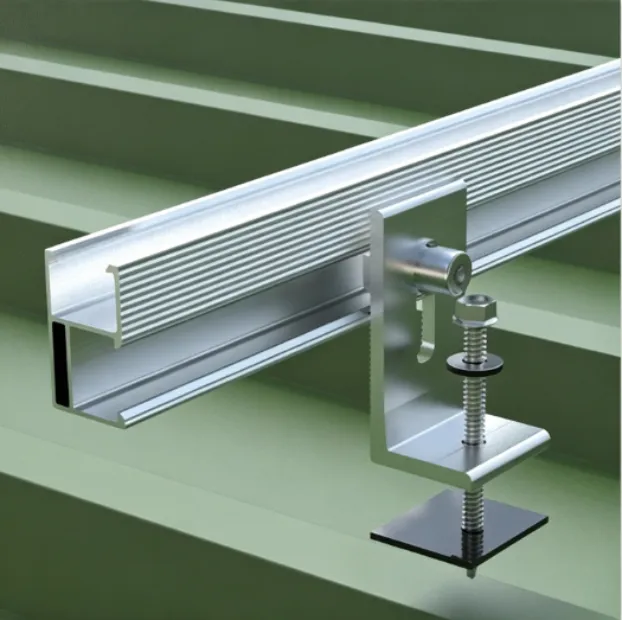

Hệ thống năng lượng mặt trời mái kim loại

Chân L lắp năng lượng mặt trời được sử dụng rộng rãi trên mái kim loại hình thang và tôn. Cấu trúc nhỏ gọn của chúng cho phép các thanh ray PV được kết nối trực tiếp với các kết cấu đỡ mái bằng các ốc vít phù hợp.

Hệ thống mái Seam đứng

Đối với mái có đường may đứng, chân chữ L có thể được kết hợp với kẹp mái để tạo kết nối đường ray mà không xuyên trực tiếp vào bề mặt mái.

Hệ thống mái bê tông

Trên mái bê tông, chân L có thể được lắp đặt với đế hoặc neo phù hợp để kết nối các thanh ray PV và hỗ trợ các mô-đun năng lượng mặt trời.

Cấu trúc năng lượng mặt trời gắn trên mặt đất

Chân chữ L gắn năng lượng mặt trời cũng có thể được sử dụng trong các hệ thống năng lượng mặt trời gắn trên mặt đất, nơi cần có các kết nối đường ray có thể điều chỉnh và các bộ phận lắp đặt nhỏ gọn.

Cách chọn chân chữ L gắn năng lượng mặt trời

Lựa chọn vật liệu

Đối với các ứng dụng quang điện tiêu chuẩn, hợp kim nhôm 6005-T5 được xử lý anốt hóa thường được lựa chọn do tỷ lệ độ bền trên trọng lượng và khả năng chống ăn mòn.

Đối với các khu vực ven biển, môi trường công nghiệp hoặc những vị trí có mức độ ăn mòn cao hơn, có thể chọn thép không gỉ hoặc các vật liệu chống ăn mòn khác.

Lựa chọn độ dày

Độ dày cuối cùng phải được lựa chọn theo yêu cầu tải trọng của hệ thống, điều kiện mái nhà và thiết kế lắp đặt.

Lựa chọn kích thước

Kích thước chân L phải phù hợp với hệ thống đường ray năng lượng mặt trời và cấu trúc lắp đặt. Các thông số quan trọng bao gồm kích thước đế, chiều cao thẳng đứng, vị trí khe và thiết kế lỗ lắp.

Kích thước tùy chỉnh có thể được phát triển theo các cấu trúc lắp đặt năng lượng mặt trời khác nhau.

Hướng dẫn lựa chọn nhanh

Câu hỏi thường gặp

Q1. Chân L gắn năng lượng mặt trời là gì?

Chân chữ L gắn năng lượng mặt trời là khung nhôm hình chữ L được sử dụng để kết nối các đường ray PV với kết cấu mái hoặc móng lắp. Nó phục vụ như một thành phần kết nối quan trọng trong các hệ thống lắp đặt năng lượng mặt trời.

Q2. Chân PV L được sử dụng vật liệu gì?

Hầu hết chân PV L đều được làm từ hợp kim nhôm 6005-T5 vì độ bền cơ học, đặc tính nhẹ và khả năng chống ăn mòn.

Q3. Chân L được sử dụng ở đâu?

Chân chữ L gắn năng lượng mặt trời thường được sử dụng trong hệ thống mái kim loại, lắp đặt năng lượng mặt trời trên mái bê tông, cấu trúc quang điện gắn trên mặt đất và các dự án quang điện thương mại.

Q4. Chân L gắn năng lượng mặt trời có thể được tùy chỉnh?

Đúng. Kích thước, độ dày, thiết kế khe, xử lý bề mặt và phương thức kết nối có thể được tùy chỉnh theo các cấu trúc lắp đặt năng lượng mặt trời khác nhau.

Q5. Tuổi thọ sử dụng dự kiến ​​của chân nhôm L là bao nhiêu?

Khi được lựa chọn đúng cách với các vật liệu phù hợp, xử lý bề mặt và các bộ phận lắp đặt tương thích, chân L bằng nhôm anod hóa có thể đáp ứng các yêu cầu vận hành lâu dài của hệ thống quang điện.

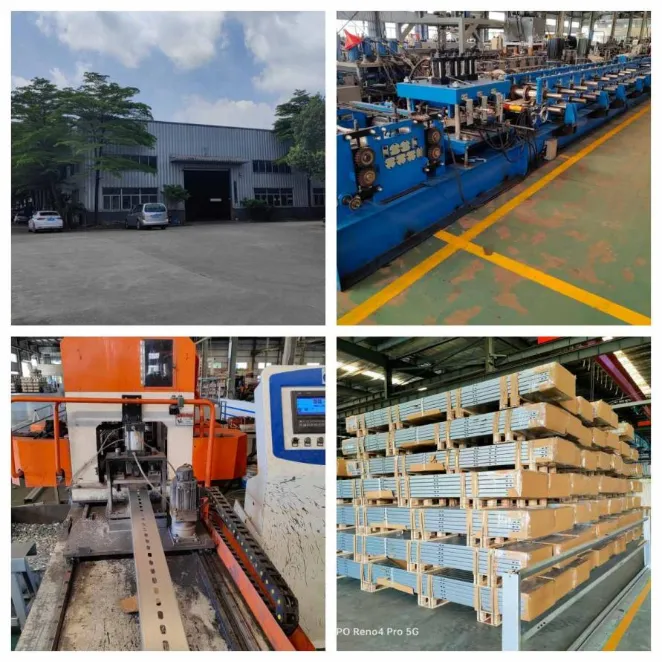

Kiểm soát nhà máy & chất lượng

Xiamen Honor Energy sản xuất các phụ kiện lắp đặt năng lượng mặt trời thông qua các quy trình sản xuất được kiểm soát, bao gồm kiểm tra nguyên liệu thô, tạo hình hoặc gia công, xử lý bề mặt và xác minh chất lượng cuối cùng.

Kiểm soát chất lượng tập trung vào tính nhất quán của vật liệu, độ chính xác về kích thước, chất lượng xử lý bề mặt và hiệu suất sản phẩm.

Các lựa chọn đóng gói bao gồm xuất khẩu pallet gỗ và pallet thép để bảo vệ các bộ phận trong quá trình vận chuyển.

Chứng chỉ

Xiamen Honor Energy tuân theo các tiêu chuẩn quản lý chất lượng để sản xuất linh kiện lắp đặt năng lượng mặt trời, bao gồm:

· Hệ thống quản lý chất lượng ISO 9001

· Các yêu cầu tuân thủ liên quan đến CE

· Tài liệu tham khảo tiêu chuẩn JIS
