Hệ thống lắp đặt năng lượng mặt trời cài đặt nhanh Mini -Rail

Tiêu chuẩn nguyên liệu thô cao cấp cho dịch vụ ngoài trời dài hạn

Mỗi bộ phận của Hệ thống lắp đặt năng lượng mặt trời lắp đặt nhanh Mini -Rail từ nhà cung cấpNăng lượng danh dự Hạ Mônsử dụng nghiêm ngặt hợp kim nhôm 6005-T5 cấp hàng không vũ trụ làm cấu hình chính, được xử lý chống ăn mòn anodized hai lớp. Việc xử lý bề mặt ở cấp độ công nghiệp này mang lại nhiều giá trị thiết thực:

Cấu trúc và vật liệu

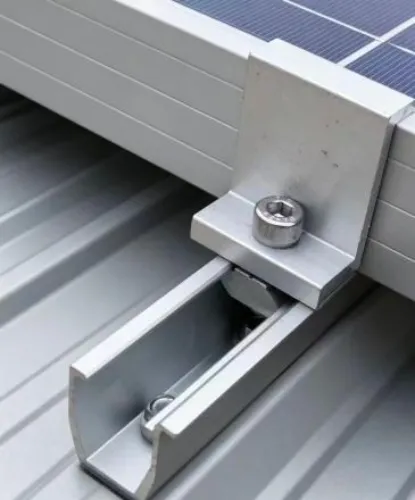

Cấu hình thân chính: Hợp kim nhôm 6005-T5 được xử lý chống ăn mòn bằng anod hóa. Rãnh ray hình chữ U của nó hoàn toàn khớp với các kẹp lắp đặt nhanh như trong hình trước.

Chốt đáy: Được trang bị vít tự khai thác bằng thép không gỉ và gioăng cao su chống thấm EPDM. Các giá đỡ có thể được gắn trực tiếp lên bề mặt ngói thép màu mà không làm hỏng lớp chống thấm ban đầu của mái.

Độ dài tiêu chuẩn có sẵn: 120mm, 150mm, v.v. Độ dài có kích thước tùy chỉnh được hỗ trợ theo yêu cầu.

Ưu điểm thiết kế chính

1. Cấu trúc trọng lượng nhẹ và chi phí thấp hơn

Đường ray dẫn hướng bằng nhôm kích thước đầy đủ dài 4 mét truyền thống tiêu thụ quá nhiều nhôm nguyên liệu thô và mang lại tải trọng vận chuyển lớn. Hệ thống lắp đặt năng lượng mặt trời lắp đặt nhanh Mini-Rail của chúng tôi áp dụng thiết kế hỗ trợ một điểm. Nó cắt giảm mức tiêu thụ nhôm gần 60%.

2. Cài đặt tại chỗ cực nhanh

Một công nhân có thể hoàn thành công việc lắp đặt ở độ cao lớn. Bạn chỉ cần khóa các thanh ray ngắn bằng vít tự khai thác. Khi phối hợp với các kẹp tháo nhanh phù hợp, các tấm pin mặt trời có thể được gắn thẳng vào rãnh đường ray tại chỗ và việc định vị bu-lông ren sẵn không còn cần thiết nữa. Mỗi thanh ray ngắn có thể được điều chỉnh riêng biệt để thích ứng với độ dốc mái và độ lệch khoảng cách xà gồ.

3. Giải pháp lắp đặt mái nhà không phá hủy và chống thấm nước

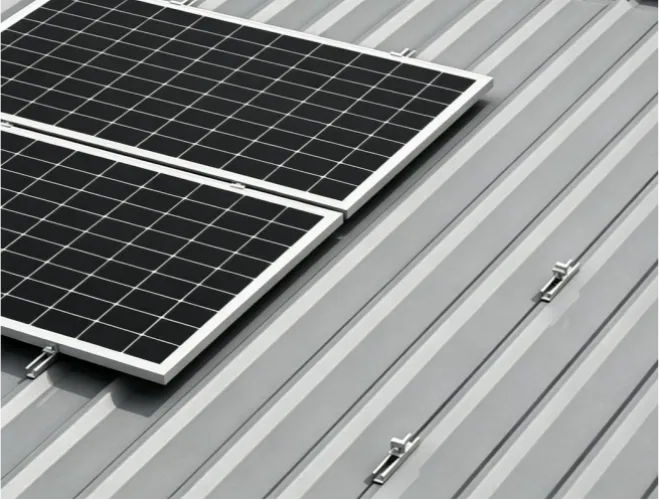

Miếng đệm cao su phía dưới có chiều dài tối đa bao phủ hoàn toàn mọi lỗ vít để ngăn nước mưa rò rỉ qua các lỗ khoan. Hệ thống lắp đặt năng lượng mặt trời lắp đặt nhanh Mini-Rail này phù hợp với nhiều loại mái nhà kim loại, bao gồm mái có đường nối đứng, ngói khóa góc và tấm thép màu hình thang cho các tòa nhà xưởng.

4. Khả năng tương thích rộng

Đường ray có rãnh mở tiêu chuẩn 40 mm. Nó hoạt động với các kẹp giữa và kẹp cuối của bảng điều khiển năng lượng mặt trời phổ biến hiện có trên thị trường toàn cầu và phù hợp với các khung mô-đun quang điện có độ dày từ 30mm đến 40mm.

Cách lắp đặt Hệ thống lắp đặt năng lượng mặt trời lắp đặt nhanh Mini-Rail

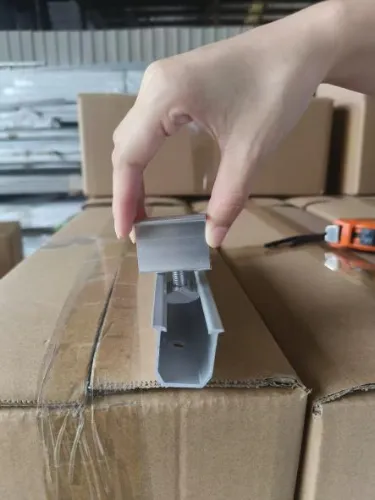

Việc lắp ráp ray ngắn hình chữ U mini rất đơn giản. Lái vít tự khai thác vào mái nhà để cố định thanh ray, sau đó trượt các kẹp giữa hoặc kẹp bên vào thanh ray và cố định các tấm pin mặt trời.

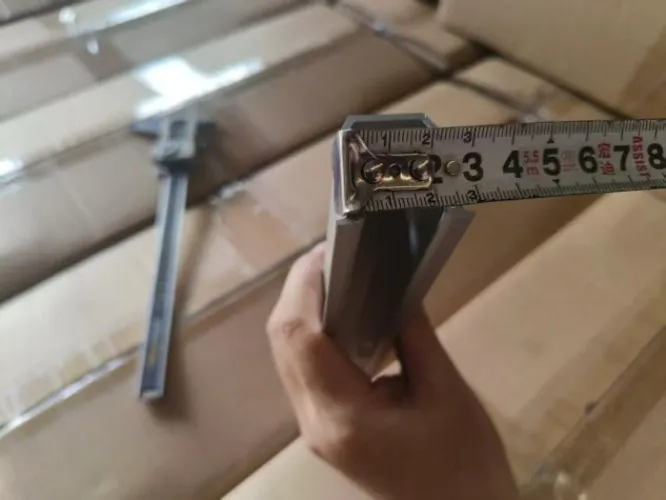

Kiểm tra mẫu

Chúng tôi sẽ tiến hành lắp ráp thử sản phẩm trước khi giao hàng và kiểm tra nghiêm ngặt tất cả các kích thước.

Năng lượng danh dự Hạ Môn sẽ cung cấp cho bạn hướng dẫn chuyên nghiệp, báo giá chính xác và sản phẩm chất lượng đáng tin cậy.
